雷赛智能步进电机驱动器DM2282

可驱动4线，8线的两相步进电机电压

输入范围：180~240 VAC

电流最大：8.2A，分辨率：0.1A

细分范围：400~25600ppr

信号输入：差分/单端，脉冲/方向或双脉冲脉冲

响应频率：200KHz可通过串口进行参数配置

在线咨询

全国热线

18938839411

产品简介 / Introduction

雷赛智能驱动器DM2282

1. 电气指标

说明	DM2282
说明	最小值	典型值	最大值	单位
输出电流(峰值 )	2.2	-	8.2	A
输入电源电压	180	220	240	VAC
控制信号输入电流	7	10	16	mA
步进脉冲频率	0	-	200	KHz
绝缘电阻	500			MΩ

2. 接口描述

1）控制信号接口

名称	功能
PUL+	脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于1.2μs 。如采用+12V或 +24V时需串联电阻。双脉冲模式下：CW
PUL-
DIR+	方向输入信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少 5μs建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如 A+、A-交换）可以改变电机初始运行的方向。如采用+12V或 +24V时需串联电阻。双脉冲模式下：CCW
DIR-
ENA+	使能控制信号，此输入信号用于使能或禁止驱动器输出。ENA 接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。如采用+12V或 +24V时需串联电阻。
ENA-
FAULT+ FAULT-	故障信号输出，为集电极开路形式故障输出逻辑可通过PC软件进行设置

2）功率接口

名称	功能
PE	接地端子
L	交流电源输入，范围180V—240VAC，推荐220VAC
N	交流电源输入，范围180V—240VAC，推荐220VAC
A+、A-	电机 A相绕组
B+ 、B-	电机B相绕组

3、拨码设定

DM2282驱动器采用八位拨码开关设定细分、运行电流、静止半流。

1 ）运行电流设定

输出峰值电流	输出有效值电流	SW1	SW2	SW3
Default		off	off	off
2.2A	1.6A	on	off	off
3.2A	2.3A	off	on	off
4.2A	3.2A	on	on	off
5.2A	3.7A	off	off	on
6.3A	4.4A	on	off	on
7.2A	5.2A	off	on	on
8.2A	5.9A	on	on	on

当SW1、SW2、SW3均为 off时,可以通过PC软件设定为所需电流，最大值为8.2A，分辨率为0.1A。不设置则默认峰值电流为2.0A。

2）静止电流设定

静止电流可用SW4拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止0.4秒后电流自动减半，发热量理论上减至25％。

3）细分设定

步数/转	SW5	SW6	SW7	SW8
Default	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off

当SW5~SW8均为on时，驱动器使用内部默认细分为200ppr，用户可以通过上位机软件进行细分设置，最小为200ppr，最大为51200ppr。

4. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能放在其它发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
	温度	0——+50℃
	湿度	40—90%RH
	振动	10~55Hz/0.15mm
保存温度		-20℃～65℃
重量		1.7kg

雷赛智能步进电机驱动器DM2282连接法

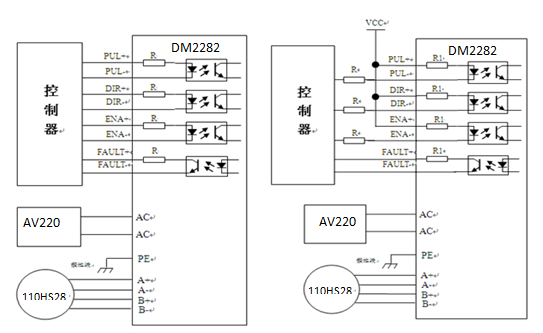

DM2282配110HS28接法（差分接法） DM2282配110HS28接法（共阳极接法）

　　注意：

　　1、在图中接法中VCC=5V时，信号端无需串联电阻；VCC=12V时，信号端需要串联1K左右的电阻,R=1K/0.25W；VCC=24V时，信号端需要串联2K左右的电阻，R=2K/0.25W。

　　2、驱动器内部限流电阻270Ω
