雷赛智能步进电机驱动器DM870

可驱动4线、8线的两相步进电机

电压输入范围：20~80Vdc

电流最大：8.0A，分辨率：0.1A

细分范围：200~25600

信号输入：差分/单端，脉冲/方向或双脉冲新增一组八位拨码开关，可设置滤波、报警阻态、单双脉冲等多项功能

在线咨询

全国热线

18938839411

产品简介 / Introduction

雷赛智能驱动器DM870

1、电气指标

说明	DM870(V3.0)
说明	最小值	典型值	最大值	单位
输出电流(峰值)	1.4	--	7.0	A
输入电源电压	20	36/48/60	75	Vdc
控制信号输入电流	7	10	16	mA
步进脉冲频率	0	--	200	KHz
绝缘电阻	100	--	--	MΩ

2、使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
	温度	0——50℃
	湿度	40—90%RH
	振动	10~55Hz/0.15mm
保存温度		-20℃～65℃
重量		230克

步进电机驱动器DM870(V3.0)尺寸说明

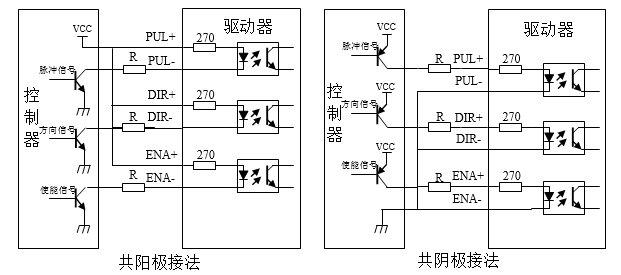

步进电机驱动器DM870(V3.0)电气连接

当控制信号是5V时，需要将滑动开关拨到5V信号选择位置；
　　当控制性是24V时，需要将滑动开关拨到24V信号选择的位置；
　　当控制信号是12V时，需要将滑动开关拨到5V信号选择位置，同时信号端需要串联1K的电阻；

文件名称
文件类型
文件格式
日期
下载

DM(V3.0)调试软件
调试软件
2020-04-08

DM870(V3.0)CE证书
CE
2020-04-03

DM870(V3.0)_3D图
3D模型
2020-04-03

DM870(V3.0)数字式两相步进驱动器...
用户手册
2021-01-07

DM通用型步进驱动系统选型手册
宣传手册
2021-07-30

雷赛步进电机驱动器应用领域：

雷赛智能步进电机驱动器产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

　雷赛步进电机售后服务项目：
　　1、保修期：驱动器：24 个月；电机：18个月。
　　在保修期内，如果产品发生非人为故障，我们为您提供保修服务。
　　2、换货：
　　自产品发货之日起7个工作日内，如果产品发生非人为故障，我们可以为您更换同型号产品。
　　3、终身维护：
　　我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品，我们提供有偿维修服务，在客户确认接受产品的维修费用后，我们安排进行产品的维修。但对已经停产的产品，或缺乏维修物料，或损坏过于严重无维修价值的返回品则无法提供维修服务。
　　4、维修费用：
　　1）保修期内的产品，非人为原因引起的故障，免费维修；
　　2）超保修期或人为损坏产品收费标准，我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费；具体的费用，由对接的商务人员报价给您；
　　3）运费：保修范围内产品运费由我司负担单程，非保修范围内的产品运费由客户负担
不享受免费保修的情况：
　　1）由于火灾、水灾、地震等不可抗力因素造成的产品故障；
　　2）由于客户安装或者使用不当所导致的损坏；
　　3）未经雷赛授权的人员对产品进行了拆卸、维修或者改装，造成的产品故障；
　　4）非本公司的购买的产品；
　　5）产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认；
