雷赛智能步进电机驱动器DM542

可驱动4线，8线的两相步进电机电压输入范围：18~48 VDC电流最大：4.2A，分辨率：0.1A细分范围：400~25600ppr信号输入：差分/单端，脉冲/方向或双脉冲，5~24VDC电平兼容

在线咨询

全国热线

18938839411

产品简介 / Introduction

雷赛智能步进电机驱动器DM542

1. 电气指标

说明	DM542
说明	最小值	典型值	最大值	单位
输出电流	1.0	-	4.2	A
输入电源电压	18	36	48	VDC
控制信号输入电流	7	10	16	mA
步进脉冲频率	0	-	200	KHz
绝缘电阻	500			MΩ

2. 接口定义

1）控制信号接口

名称	功能
PUL+	脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。5~24VDC电平兼容。双脉冲模式下：CW
PUL-
DIR+	方向输入信号：高/ 低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5μs建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向。5~24VDC电平兼容。双脉冲模式下：CCW
DIR-
ENA+	使能控制信号，此输入信号用于使能或禁止驱动器输出。ENA接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。 5~24VDC电平兼容。
ENA-

2）功率接口

名称	功能
GND	直流电源地
+V	直流电源正，范围+18V—+48V，推荐+36V
A+、A-	电机A相绕组
B+、B-	电机B相绕组

3、拨码设定

DM542驱动器采用八位拨码开关设定细分、运行电流、静止半流。详细描述如下：

步进电机驱动器

1）运行电流设定

输出峰值电流	输出有效值电流	SW1	SW2	SW3
1.00A	0.71A	on	on	on
1.46A	1.04A	off	on	on
1.91A	1.36A	on	off	on
2.37A	1.69A	off	off	on
2.84A	2.03A	on	on	off
3.31A	2.36A	off	on	off
3.76A	2.69A	on	off	off
4.20A	3.00A	off	off	off

2）静止电流设定

静止电流可用SW4拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW4设成 off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止 0.4秒后电流自动减半，发热量理论上减至25％。

3）细分设定

步数/转	SW5	SW6	SW7	SW8
400	on	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off

4）控制信号模式设置

DM542驱动器信号模式设置由PCB板的3个跳线设置

跳线	开路	短路
J1	单脉冲模式	双脉冲模式
J2	正转	反转
J3	脉冲上升沿有效	脉冲下降沿有效

4. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能放在其它发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
	温度	0——+50℃
	湿度	40—90%RH
	振动	10~55Hz/0.15mm
保存温度		-20℃～65℃
重量		230克

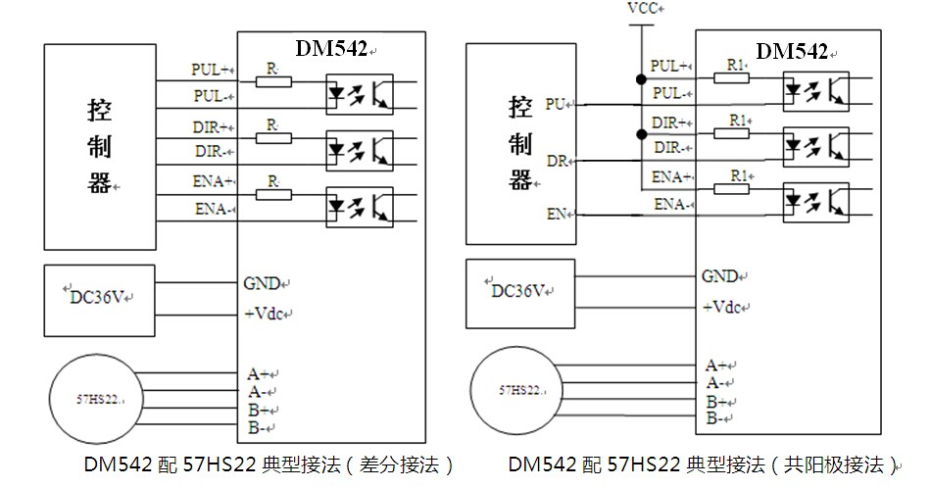

雷赛电机步进电机驱动器接线图

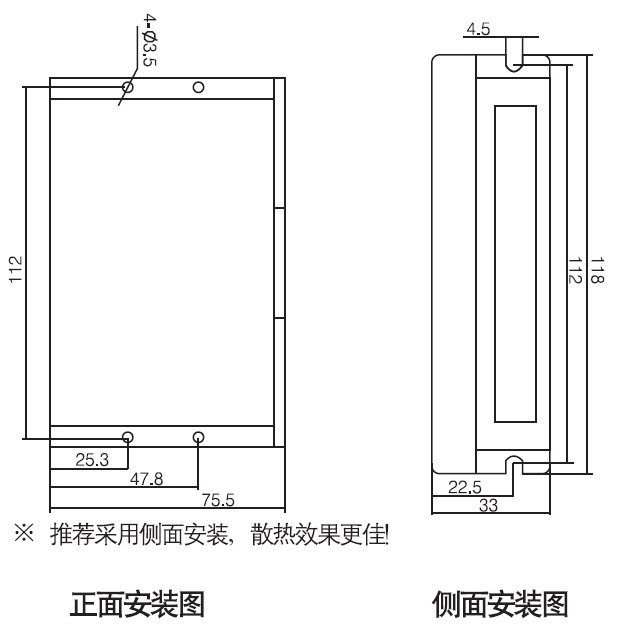

雷赛智能步进电机驱动器尺寸

文件名称
文件类型
文件格式
日期
下载

DM系列驱动器CE证书20120927
CE
2020-04-28

DM调试软件及说明测试
调试软件
2018-09-17

DM全数字式步进产品画册
宣传手册
2019-09-24

DM542数字式两相步进驱动器使用说...
用户手册
2020-04-03

DM542_3D图
3D模型
2018-07-30

雷赛步进电机应用领域：
　　雷赛智能闭环步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
