雷赛L7EC-400脉冲系列伺服驱动器

位置控制、速度控制和转矩控制

标准EtherCAT通讯，ETC一致性认证

丰富的输入输出接口，14DI/6DO

17位/23位绝对值编码器可选

标配动态制动功能

全新MS调试软件

在线咨询

全国热线

18938839411

产品简介 / Introduction

雷赛伺服驱动器L7EC脉冲系列L7EC-400

技术参数

电源

驱动器型号	L7EC-400
额定输出功率	400W
额定输出电流（Arms）	3.5
最大输出电流（Arms）	10.5
主回路与控制回路电源	单相220Vac，-15% ～＋10%
冷却方式	自然冷却
几何尺寸 *WHL（mm）*	40175156

接口

	L7EC系列
USB	USB mini-B
脉冲输入	-
编码器输出	-
数字量输入	14点（支持共阴和共阳）两路差分信号，探针捕获用
数字量输出	6点（4 点单端输出， 2点双端输出）
模拟量输入/输出	-
通讯	EtherCAT，RJ45 接口

控制模式

		L7EC系列
控制模式		l PP：协议位置模式 l PV：协议速度模式 l PT：协议转矩模式 l HM：原点模式 l CSP：循环同步位置模式 l CSV：循环同步速度模式 l CSP：循环同步转矩模式
位置控制	最大输入脉冲频率	-
	电子齿轮比	参数设置
	转矩限制	参数设置
速度控制	速度输入	参数设置
	转矩限制	参数设置
转矩控制	转矩输入	参数设置
	速度限制	参数设置
控制特性
控制方式		IGBT SVPWM正弦波控制
反馈方式		总线式编码器：RS485协议
归一化伺服参数调整		PC调试工具，使用刚性等参数，可快速实现伺服参数调整
陷波滤波		抑制机械共振
摆阵抑制		抑制末端振动
多圈绝对值值编码器		23位高精度编码器，位置记忆，无需回零
DI/DO设置		可自由分配数字量输入/输出
报警功能		过压、欠压、过流、过载、过热、过速、主电源输入缺相、再生制动状态异常、位置偏差过大、编码器反馈错误、制动率过大、行程超限、EEPROM 错误等

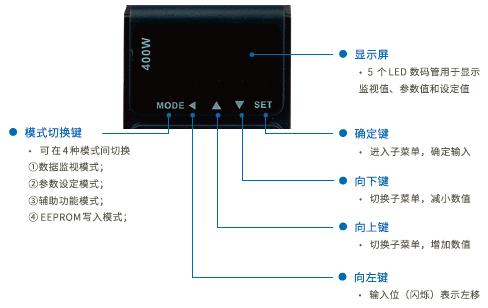

操作与显示		按键5个，LED 5位带点
调试软件		通过MS调试软件可以调节电流环、位置环、速度环的各个参数，更改输入输出信号有效电平和电机参数，并可以文件形式进行参数的导入导出，方便驱动器和不同电机或不同负载的匹配；监视在梯形波测试运行下速度、位置误差等波形。
通讯功能		支持USB：基于Modbus协议（依据USB2.0 规格）支持RS485：基于Modbus协议
制动方式		内置制动电阻（也可外接）
适用负载惯量		小于30倍，最大40倍

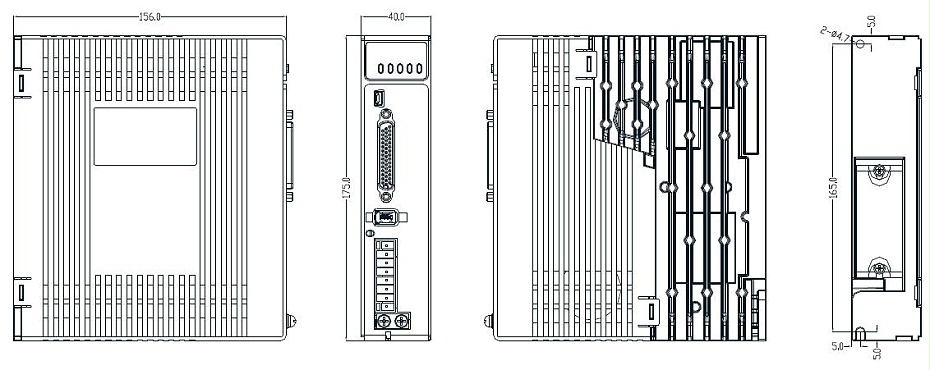

尺寸说明

单位：mm

雷赛伺服驱动器L7EC脉冲系列

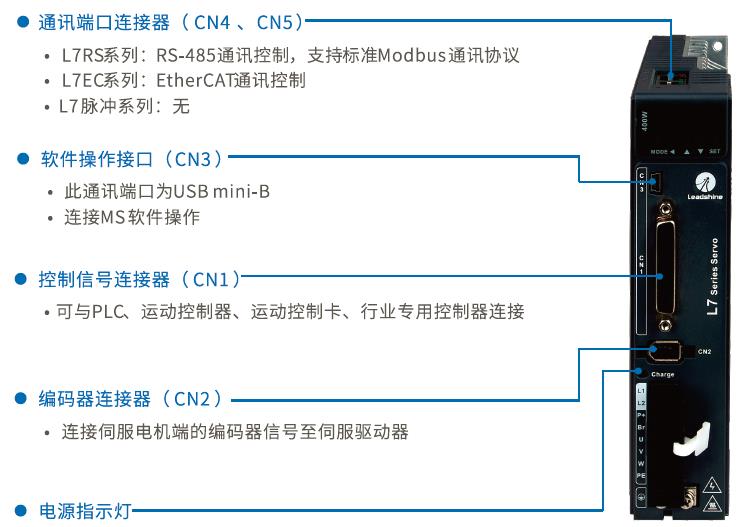

电气连接

雷赛伺服驱动器L7EC脉冲系列1

雷赛伺服驱动器L7EC脉冲系列2

雷赛伺服驱动器L7EC脉冲系列3

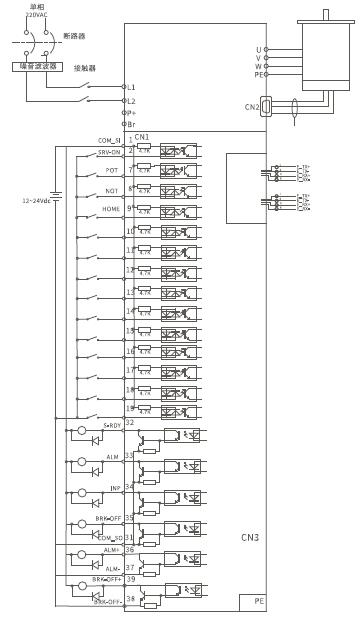

EtherCAT总线控制接线图

雷赛伺服驱动器L7EC脉冲系列4

配套产品

适配电机：23位高性能系列/17位经济型系列；

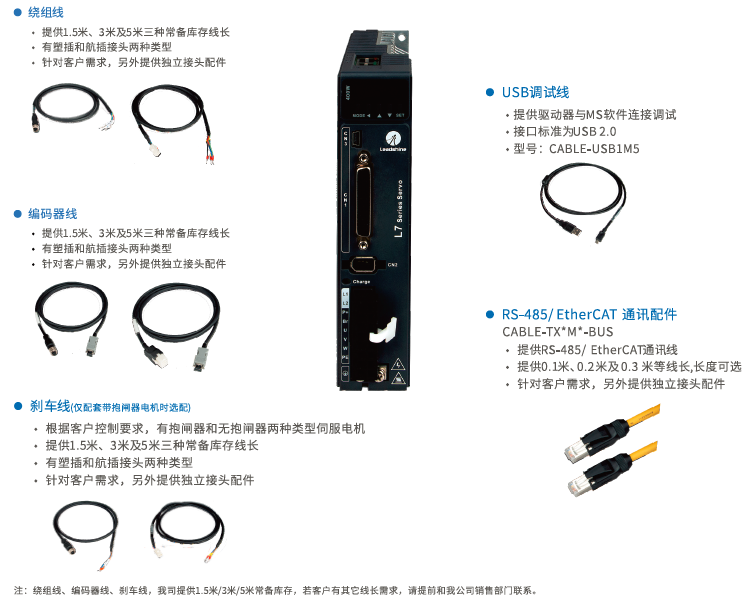

供选配配件：

雷赛伺服驱动器L7EC脉冲系列5

USB隔离器

当处于干扰较大场合，需要用电脑进行调试驱动器时，请选用该设备。

短频曲线

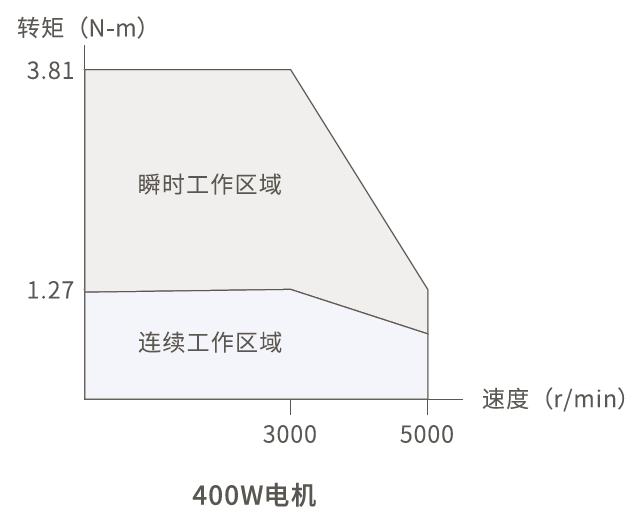

23位高性能ACM2系列伺服电机

雷赛伺服驱动器L7EC脉冲系列6

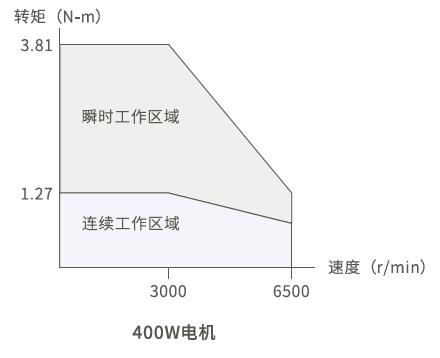

17位经济型ACM系列伺服电机

雷赛伺服驱动器L7EC脉冲系列7

使用说明

伺服驱动器、伺服电机储存环境要求

雷赛智能伺服驱动器L7-400-4

资料下载

文件名称
文件类型
文件格式
日期
下载

L7EC系列伺服CE认证
CE
2021-04-29

L7EC系列调试软件
调试软件
2020-06-16

L7EC系列总线交流伺服系统使用手...
用户手册
2020-05-19

L7系列交流伺服系统选型手册
宣传手册
2021-07-30

L7系列交流伺服系统一页纸精华
宣传手册
2021-04-16

雷赛伺服驱动器应用领域：

　　雷赛CM系列伺服驱动器产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。
