雷赛伺服驱动器L7EC脉冲系列

EtherCAT总线型

位置控制、速度控制和转矩控制

标准EtherCAT通讯，通过ETG一致性测试

丰富的输入输出接口，14DI/6DO

17位/23位绝对值编码器可选

标配动态制动功能

全新MS调试软件

在线咨询

全国热线

18938839411

产品简介 / Introduction

雷赛伺服驱动器L7EC脉冲系列

产品概述

驱动器型号	额定输出功率	主电源（VAC）	连续电流（Arms）	最大电流（Arms）	L深（mm）	H高（mm）	W宽（mm）
L7EC-100	100W	单相AC220	1.6	4.8	156	175	40
L7EC-400	400W	单相AC220	3.5	10.5	156	175	40
L7EC-750	750W	单相AC220	5.5	15.5	156	175	50
L7EC-1000	1000W	单相AC220	7.5	21.5	156	175	50
L7EC-1500	1500W	单相/三相AC220	9.5	28.5	175	175	80
L7EC-2000	2000W	单相/三相AC220	12	36	175	175	80

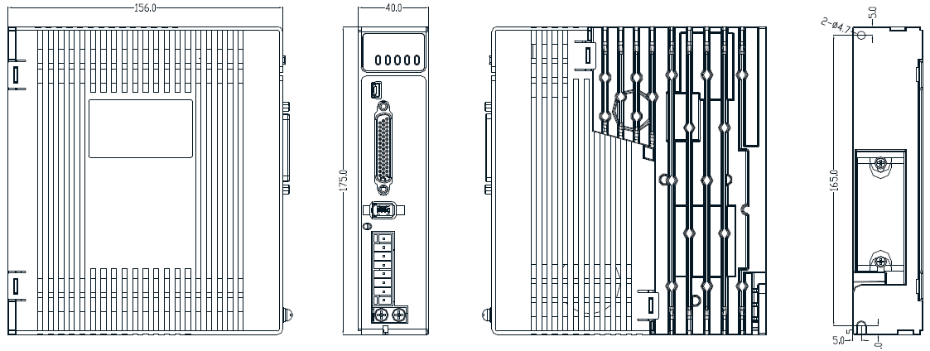

尺寸说明

100W/400W

雷赛伺服驱动器L7EC脉冲系列5

750W/1000W

雷赛伺服驱动器L7EC脉冲系列6

产品概述

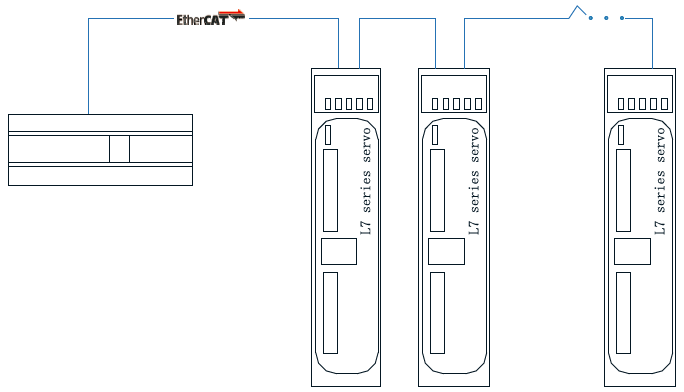

1、集成EtherCAT总线，适用于自动化的工业以太网标准

雷赛伺服驱动器L7EC脉冲系列
　　L7EC系列支持EtherCAT总线，采用标准的RJ45接口，只需一根网线即可实时传递驱动器的指令、以及电机/驱动器等的状态反馈信息。

　　该方案提供了更加可靠的组网方案，并极大降低了系统的复杂性。

　　2、微秒级通信周期，位置控制更精准顺滑
雷赛伺服驱动器L7EC脉冲系列1
　　数据传输双向100Mbps，支持1ms通信周期，小于1ms情况下支持250us的整数倍（通信周期与上位机规格有关），位置控制更精准顺滑，适用于雕刻机、光纤机等实时性要求高的场合。

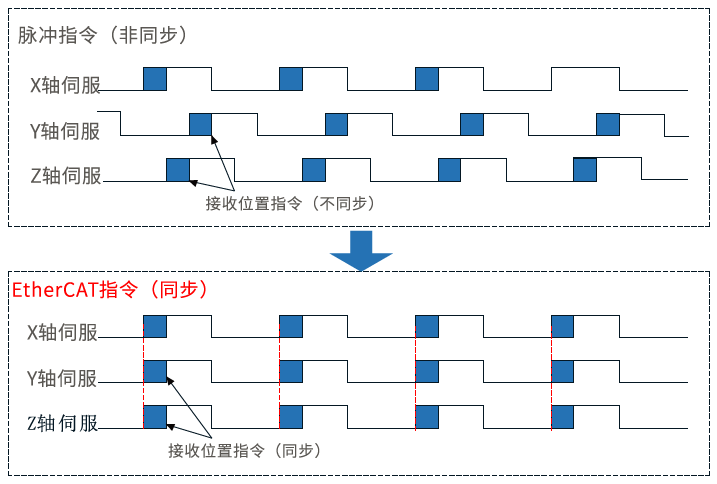

　　3、精准同步
雷赛伺服驱动器L7EC脉冲系列2
　　通过EtherCAT分布时钟的精准调整，同步误差低于15ns，同步抖动±20ns，实现多轴的同步通信，适用于同步精度较高的机械装置。

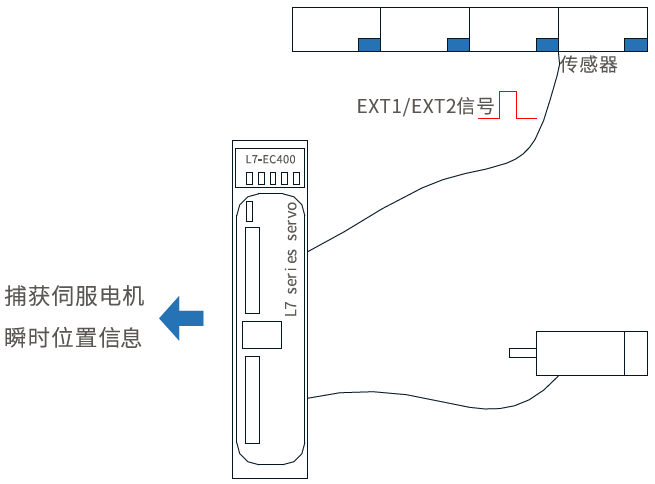

　　4、实时位置捕获
雷赛伺服驱动器L7EC脉冲系列3
　　通过具有探针功能的高速输入信号（EXT1/EXT2），可瞬间获取并记录电机的实时位置信息。

命名规则
雷赛伺服驱动器L7EC脉冲系列4

资料下载

文件名称
文件类型
文件格式
日期
下载

L7EC系列伺服CE认证
CE
2021-04-29

L7EC系列调试软件
调试软件
2020-06-16

L7EC系列总线交流伺服系统使用手...
用户手册
2020-05-19

L7EC系列设备描述文件
设备描述文件
2019-12-02

L7EC系列3D图纸
3D模型
2019-12-02

L7EC系列2D图纸
2D图纸
2019-12-02

L7系列交流伺服系统选型手册
宣传手册
2021-07-30

L7系列交流伺服系统一页纸精华
宣传手册
2021-04-16

雷赛伺服驱动器应用领域：

　　雷赛伺服驱动器产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

　雷赛伺服驱动器售后服务项目：

　　1、保修期：驱动器：24 个月；电机：18个月。

　　在保修期内，如果产品发生非人为故障，我们为您提供保修服务。

　　2、换货：

　　自产品发货之日起7个工作日内，如果产品发生非人为故障，我们可以为您更换同型号产品。

　　3、终身维护：

　　我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品，我们提供有偿维修服务，在客户确认接受产品的维修费用后，我们安排进行产品的维修。但对已经停产的产品，或缺乏维修物料，或损坏过于严重无维修价值的返回品则无法提供维修服务。

　　4、维修费用：

　　1）保修期内的产品，非人为原因引起的故障，免费维修；

　　2）超保修期或人为损坏产品收费标准，我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费；具体的费用，由对接的商务人员报价给您；

　　3）运费：保修范围内产品运费由我司负担单程，非保修范围内的产品运费由客户负担

不享受免费保修的情况：

　　1）由于火灾、水灾、地震等不可抗力因素造成的产品故障；

　　2）由于客户安装或者使用不当所导致的损坏；

　　3）未经雷赛授权的人员对产品进行了拆卸、维修或者改装，造成的产品故障；

　　4）非本公司的购买的产品；

　　5）产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认；
