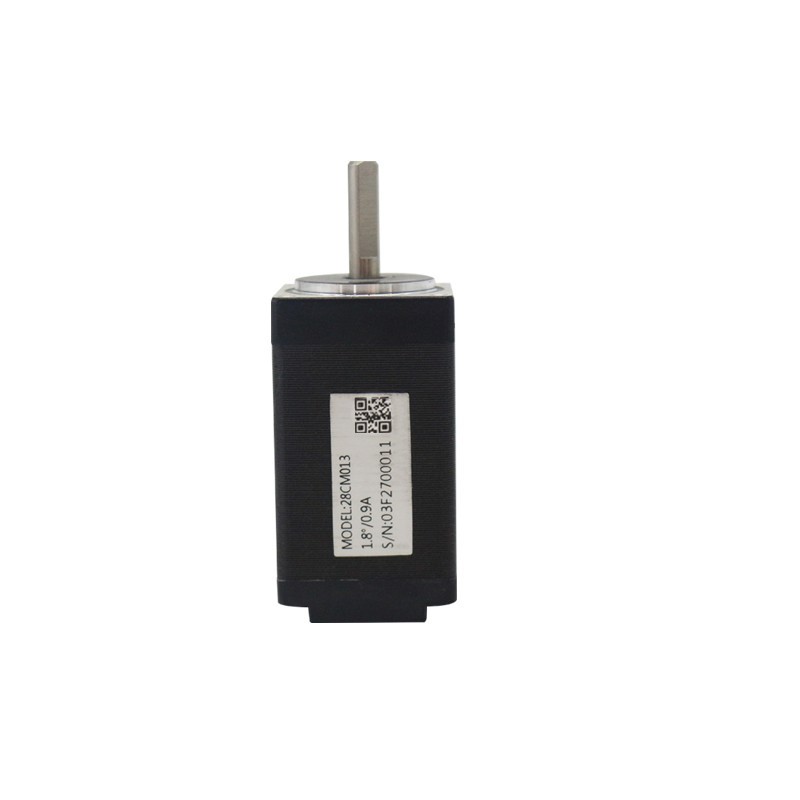

雷赛步进电机28CM系列

28CM系列

步距角：1.8°

机座号：28

保持转矩：0.06~0.13N.M

大转矩

低发热

高平稳性

高一致性

在线咨询

全国热线

18938839411

产品简介 / Introduction

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

1、一般规格

步距角	1.8°
步距角精度	±0.09°（空载、整步）
温升	MAX 85K
使用环境	温度：-10~+50℃；湿度：85% MAX
绝缘等级	B
绝缘电阻	MIN 100 MΩ，500 V DC
耐电压	500 VAC，1 min
径向跳动	0.025 mm MAX (负载5N）
轴向跳动	0.075 mm MAX (负载10N）
径向最大负载	50N（距离法兰面10mm处）
轴向最大负载	电机自重

2、技术规格

机身长 mm	型号	静力矩	额定电流	电阻/相	电感/相	转子惯量
机身长 mm	型号	N.m	A	Ω	mH	g.cm²
32	28CM006	0.06	0.9	1.4	1.0	9
41	28CM010	0.1	0.9	1.8	1.6	13
51	28CM013	0.13	0.9	2.2	2.3	18

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

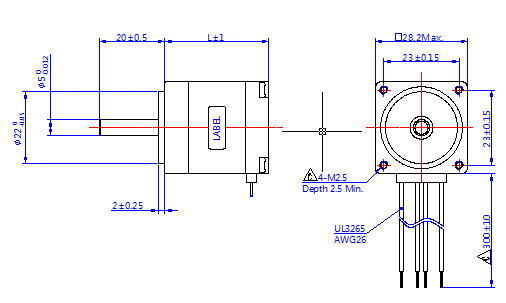

28CM 尺寸图

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

35CM接线图

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

DM422S

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

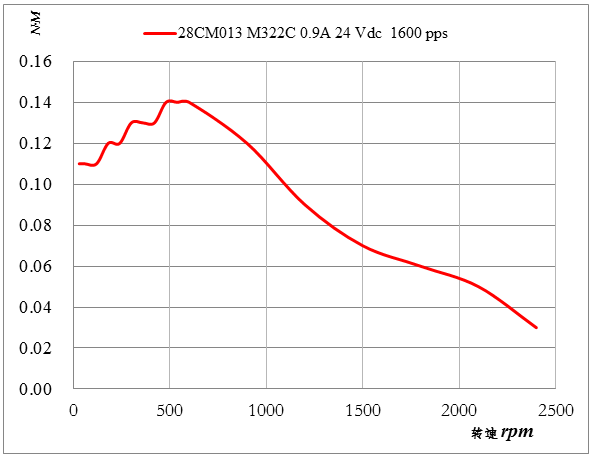

28CM013扭矩图

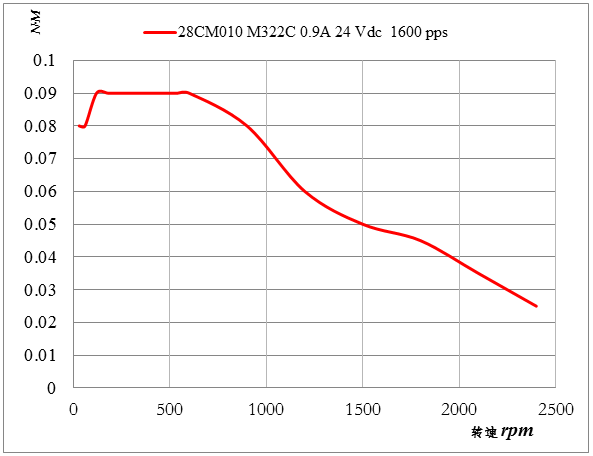

28CM010扭矩图

28CM006 扭矩图

技术参数
尺寸说明
电气连接
配套产品
矩频曲线
使用说明
资料下载

文件名称
文件类型
文件格式
日期
下载

CM标准型20、28、35机座3D图
3D模型
2018-09-13

CM标准型20、28、35机座2D图
2D图纸
2018-09-13

雷赛步进电机应用领域：
　　雷赛智能闭环步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

　雷赛步进电机售后服务项目：
　　1、保修期：驱动器：24 个月；电机：18个月。
　　在保修期内，如果产品发生非人为故障，我们为您提供保修服务。
　　2、换货：
　　自产品发货之日起7个工作日内，如果产品发生非人为故障，我们可以为您更换同型号产品。
　　3、终身维护：
　　我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品，我们提供有偿维修服务，在客户确认接受产品的维修费用后，我们安排进行产品的维修。但对已经停产的产品，或缺乏维修物料，或损坏过于严重无维修价值的返回品则无法提供维修服务。
　　4、维修费用：
　　1）保修期内的产品，非人为原因引起的故障，免费维修；
　　2）超保修期或人为损坏产品收费标准，我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费；具体的费用，由对接的商务人员报价给您；
　　3）运费：保修范围内产品运费由我司负担单程，非保修范围内的产品运费由客户负担
不享受免费保修的情况：
　　1）由于火灾、水灾、地震等不可抗力因素造成的产品故障；
　　2）由于客户安装或者使用不当所导致的损坏；
　　3）未经雷赛授权的人员对产品进行了拆卸、维修或者改装，造成的产品故障；
　　4）非本公司的购买的产品；
　　5）产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认；
